Komplexná realizácia 10-tonového žeriavového systému – prípadová štúdia

Daný projekt sa začal, keď nás zákazník kontaktoval prostredníctvom našej webovej stránky. Využil náš Konfigurátor žeriavov, pomocou ktorého zadal základné parametre žeriava.

Pôvodná predstava Zákazníka zahŕňala portálový žeriav s nosnosťou 10 ton na koľajniciach uložených na podlahe haly. Obstaraním žeriava vyrobeného na mieru plánovali vyriešiť obsluhu nového výrobného stroja. Daný stroj už mali objednaný, a preto poznali jeho presné rozmery.

Po obdržaní dopytu sme zákazníka kontaktovali a podrobne sme prediskutovali priestorové nároky objendaného výrobného zariadenia. Hoci portálové žeriavy majú svoje opodstatnenie, v tomto konkrétnom prípade sme rýchlo identifikovali riziká manipulačných prác. Zistili sme, že koľajnice na podlahe by vytvorili bariéru, ktorá by výrazne komplikovala pohyb vysokozdvižných vozíkov a obsluhu strojov. Preto sme navrhli mostový žeriav na samostatných stĺpoch.

Kľúčovou výzvou bolo navrhnúť žeriavovú dráhu tak, aby jej nosné stĺpy nezavadzali pri inštalácii nového stroja a neprekážali v manipulačných trasách VZV. Na základe layoutu haly sme vypracovali detailný technický návrh, ktorý presne zohľadňoval geometriu pracoviska.

Technické parametre nášho riešenia

Zákazníkom navrhnuté pôvodné rozmery boli: rozpätie 3 m, výška zdvihu 4 m a dĺžka žeriavovej dráhy 4 m. Po finálnej dohode o rozmeroch a parametroch žeriava sme vytvorili výkresy a dokumentácie a vyrobili oceľovú konštrukciu:

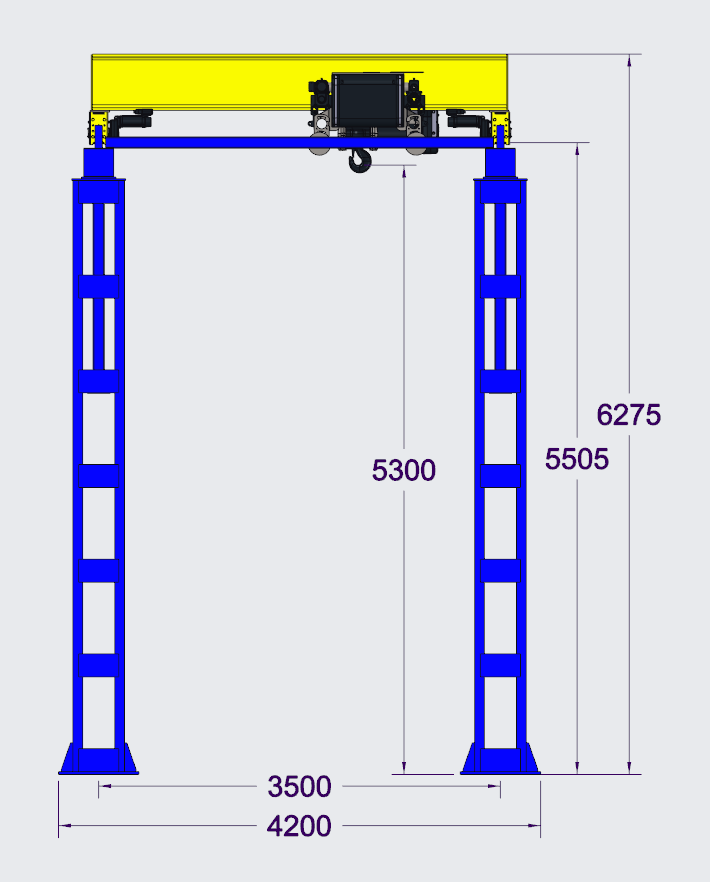

	Celková výška konštrukcie:	6 275 mm, čo nám zabezpečí dostatočnú bezpečnú vôľu nad strojom.
	Výška zdvihu:	5 300 mm, čo poskytuje dostatočnú rezervu pre manipuláciu nad novým strojom.
	Rozpätie:	3 500 mm (osovo) s celkovou šírkou konštrukcie 4 200 mm.

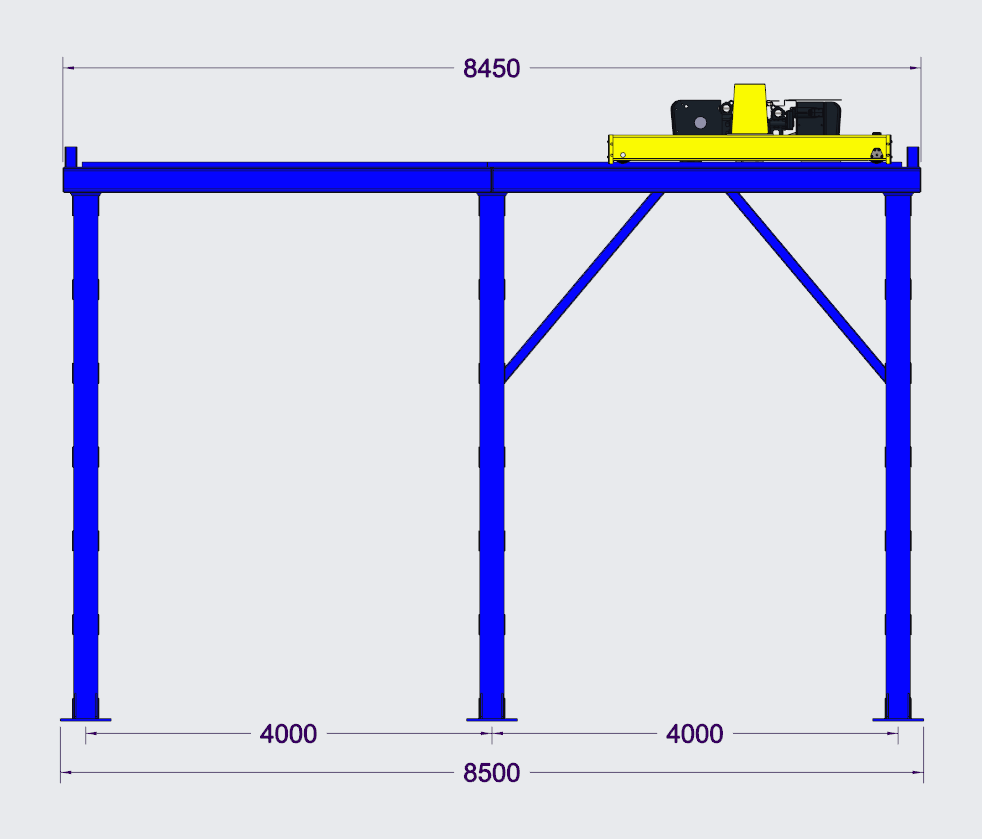

	Dĺžka dráhy:	8 450 mm pre plné pokrytie pracovnej zóny.
	Rozstup stĺpov:	Rozstupy stĺpov žeriavovej dráhy boli navrhnuté na 4 000 mm, aby sa dodržala bezpečnostná vôľa medzi zariadeniami.

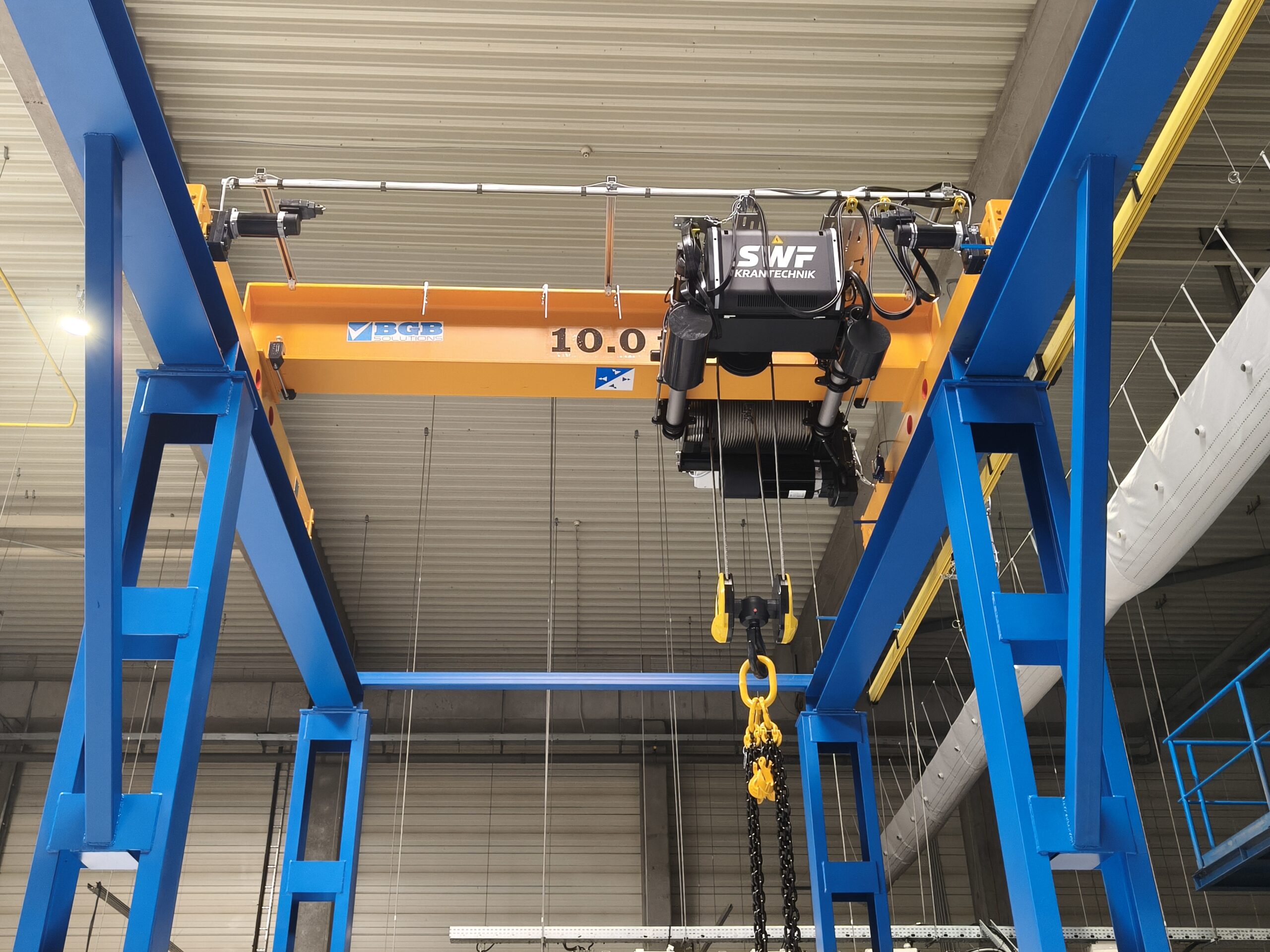

Pre zabezpečenie najvyššej spoľahlivosti sme žeriav vybavili komponentmi od nášho nemeckého partnera SWF Krantechnik. Zvolili sme lanový kladkostroj rady NOVA 2 s nosnosťou 10 t, ktorý je ideálny pre precíznu prácu v priemyselnom prostredí.

Jednou z najdôležitejších požiadaviek zákazníka bolo odovzdanie žeriavu pred montážou nového výrobného stroja. Chápali sme dôležitosť tohto termínu, preto sme ihneď po obdržaní objednávky spustili výrobné procesy tak, aby sme eliminovali akékoľvek prestoje.

Súčasne s objednávkou kľúčových komponentov sme spustili výrobu oceľovej konštrukcie. Pred začatím prác sme ešte raz osobne preverili všetky rozmery priamo na mieste inštalácie. Chceli sme si byť absolútne istí, že navrhnuté rozmery budú dokonale spĺňať požiadavky.

Vďaka našej efektívnej organizácii sme oceľovú konštrukciu a dráhu vyrobili v predstihu. Montáž sme začali presne podľa harmonogramu a celý systém sme stihli odovzdať o 1 týždeň skôr, než bol dohodnutý deadline. Tento časový náskok výrazne uľahčil zákazníkovi prípravu na inštaláciu jeho technológie.

Každý žeriav, ktorý dodávame, musí spĺňať prísne bezpečnostné štandardy. Keďže ide o vyhradené zdvíhacie zariadenie skupiny A.a), zabezpečili sme vykonanie úradnej skúšky v zmysle Vyhlášky 508/2009 Z.z.

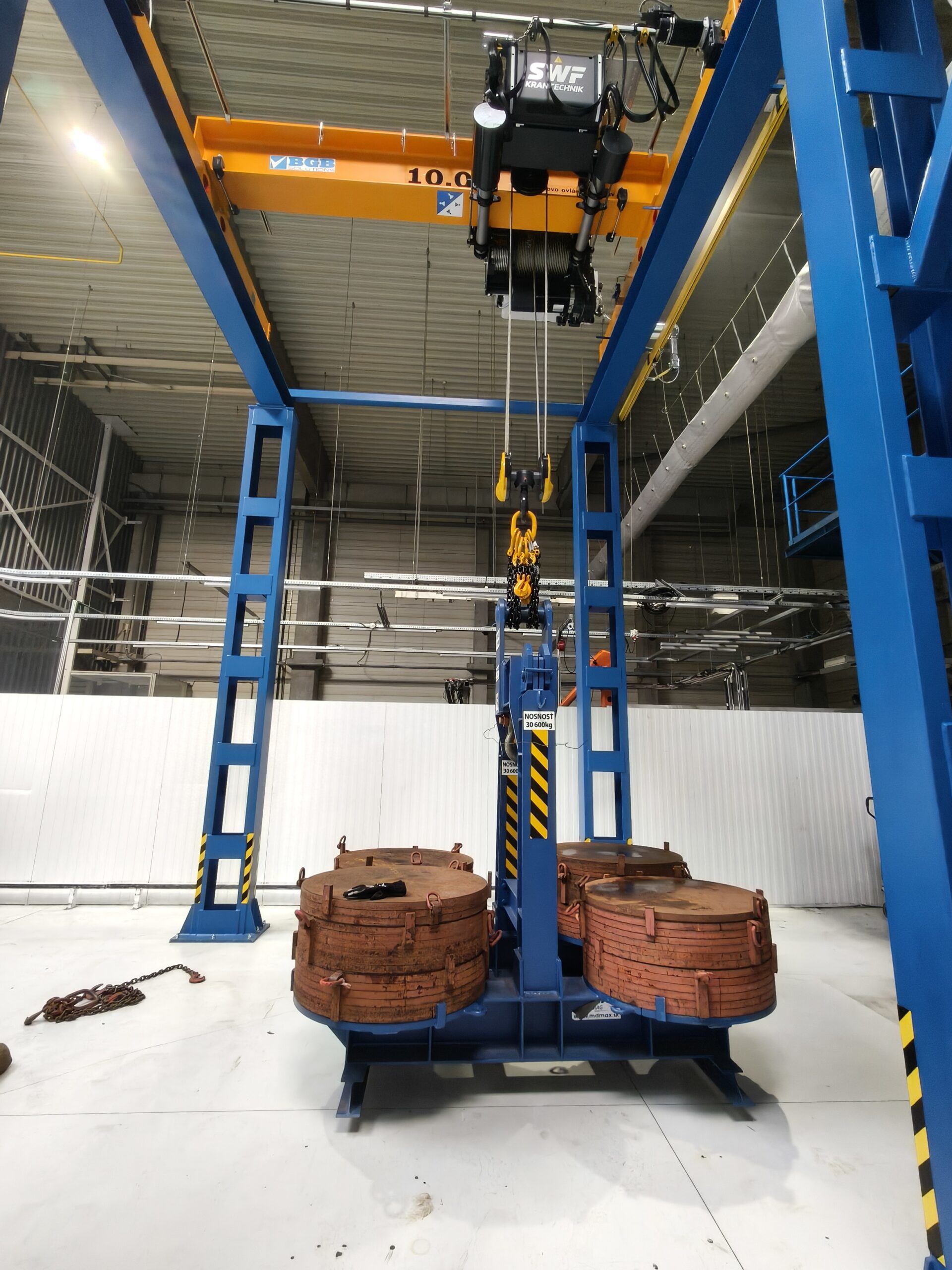

Priebeh skúšky za účasti inšpektora zahŕňal:

	Statickú skúšku:	Overenie integrity konštrukcie pri zaťažení 12,5 tony (125 % nosnosti žeriava).
	Dynamickú skúšku:	Preverenie funkčnosti bŕzd a pohonov pri manipulácii s 11 tonami (110 % nosnosti žeriava).
	Kontrolu bezpečnosti:	Preverenie koncových vypínačov a núdzových zastavení.

Zariadenie prešlo skúškou bez závad. Zákazníkovi sme odovzdali kompletnú dokumentáciu vrátane pasportu, návodov a revíznych správ, čím sme dokončili proces dodávky na kľúč.

Spokojnosť zákazníka a servisná podpora

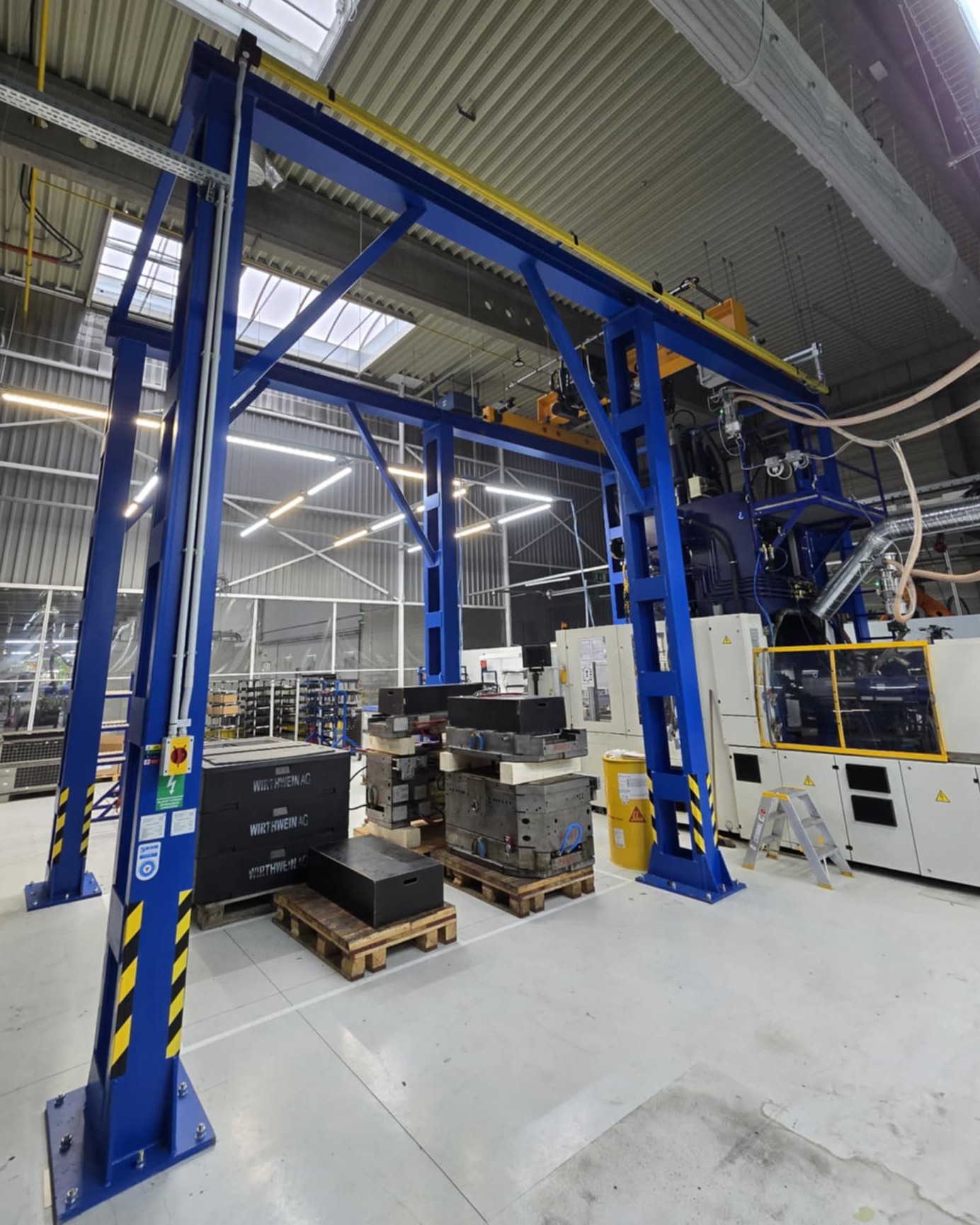

Naša spolupráca nekončí montážou. Po tom, čo bol pod žeriav nainštalovaný výrobný stroj, sme sa opätovne zaujímali o spokojnosť zákazníka. Potvrdil nám, že žeriav funguje spoľahlivo a navrhnutý layout mu poskytuje maximálnu voľnosť pri manipulácii s bremenami aj hotovými výrobkami.

V BGB Solutions si zakladáme na tom, že pre našich klientov nie sme len dodávateľom, ale partnerom. Okrem dodávky zabezpečujeme aj pravidelné revízie, odborné prehliadky a promptný pozáručný servis. Veríme, že tento prístup je dôvodom, prečo sa na nás zákazníci opakovane obracajú pri rozširovaní svojich prevádzok.

Ak hľadáte riešenie, ktoré bude presne zodpovedať vašim potrebám a zefektívni vašu výrobu, náš tím v BGB Solutions je pripravený pomôcť vám s návrhom aj realizáciou.
